PRODUCT 건조

직접열풍식 건조

직접 열풍식 사이클론 건조기, 직접가열방식으로
부착성이 높은 원료의 고효율 건조가 가능합니다.

직접 열풍식 사이클론 건조기는 고온산화 열분해 탈취장치와 폐쇄형 시스템으로 구성됩니다. 투입된 원료는 내부의 사이클론 핀의 회전에 의해 건조기 벽면에 얇은 막상태로 접촉하며 벽면을 따라 상승합니다. 고온산화 탈취장치로부터 건조기 내부로 투입되는 고칼로리의 열풍이 고속 회전하여 벽면 원료에 직접 접촉해 원료를 가열 건조합니다.

발생한 폐증기는 다시 고온산화 탈취장치로 보내 악취 성분과 수분에 포함된 BOD, COD 성분을 650~750°C 고온에서 산화 분해하는 동시에 고온 다습 가스(슈퍼히터스팀)을 생성합니다. 이 고열량 열풍을 다시 건조기로 전달해 고온산화 탈취장치의 연료 연소에 필요한 2차 공기의 배기가스를 완전 무해 상태로 대기로 배출됩니다.

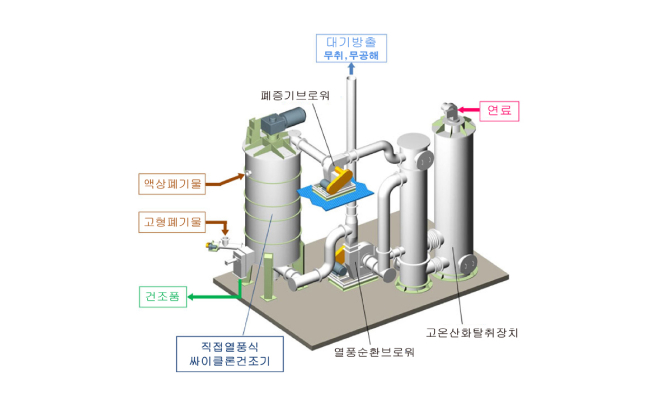

입체도

직접 열풍식 사이클론 건조기의 특장점

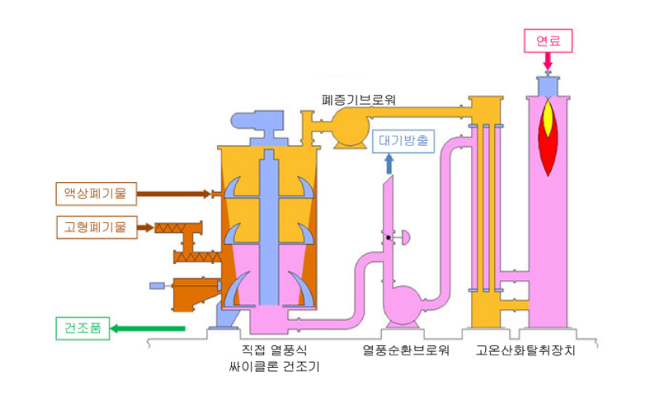

flow sheet 1. 직접가열건조 시스템

원료의 부착성이 높아 건조가 어려운 경우에 적합합니다.
간접 가열 없이 열풍이 원료의 박막 표면을 직접 고속으로 접촉하므로 부착으로 인한(가열불량) 효율 저하가 없습니다.

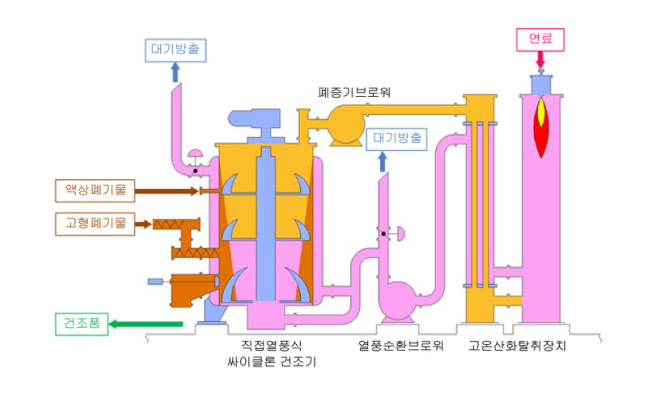

flow sheet 2. 직·간접 일체형 동시 건조 시스템

원료에 부착성이 없는 경우, 건조기 내부에 열풍을 주입하여 직접 가열함과 동시에 건조기 외부의 재킷에도 열풍을 공급하여 직·간접 이중으로 건조하는 초고속 건조가 가능합니다.

직접 열풍식 사이클론
건조기의 특장점

  • 부착성 원료(소주 폐액 등)와 고점도 원료(가축 분뇨 등)에 특화되어 있습니다.
  • 무폐수 무취 운전이 가능합니다. 직접 열풍식 건조기는 폐쇄형 시스템으로 에너지 절약이 가능합니다.
  • 함수율 90~95%의 소주 폐액도 고액분리 없이 직접 투입하여 건조합니다..
  • 운전조작이 용이해 무인운전도 가능하며, 유지 보수 비용이 적게 듭니다..

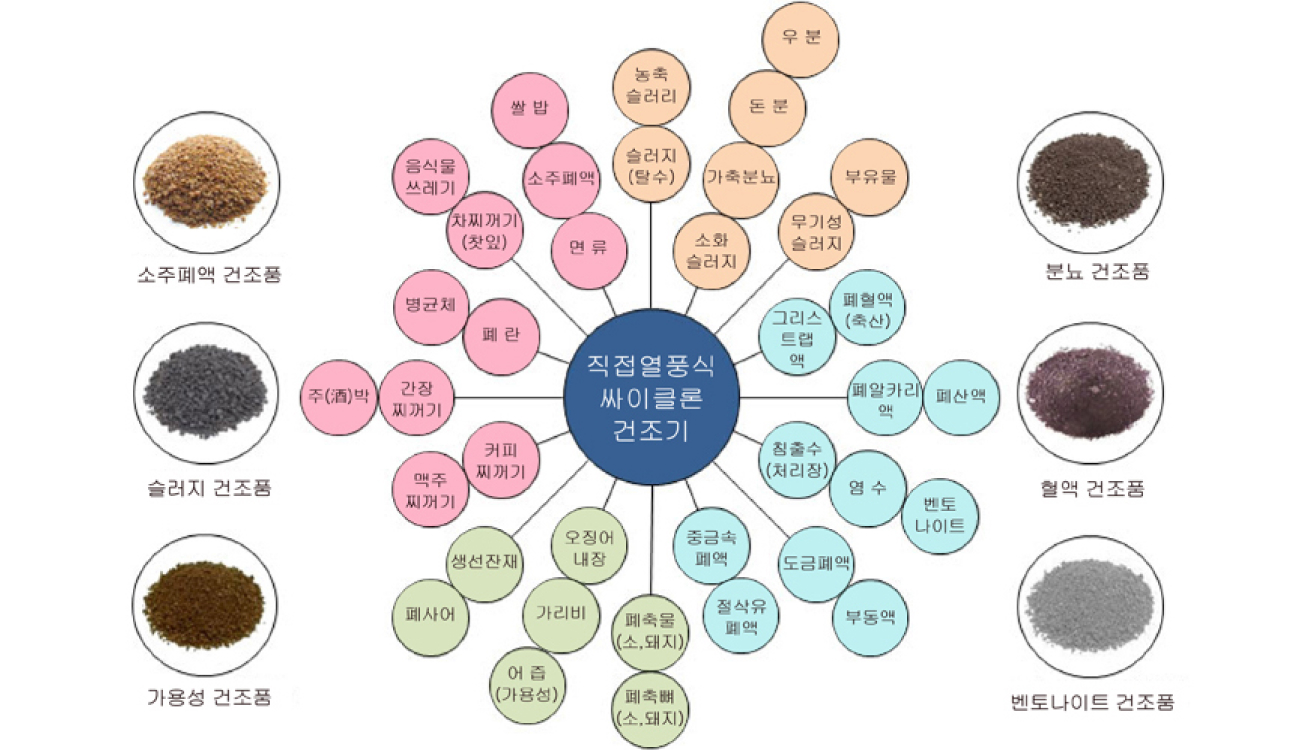

분야별 건조 품목
